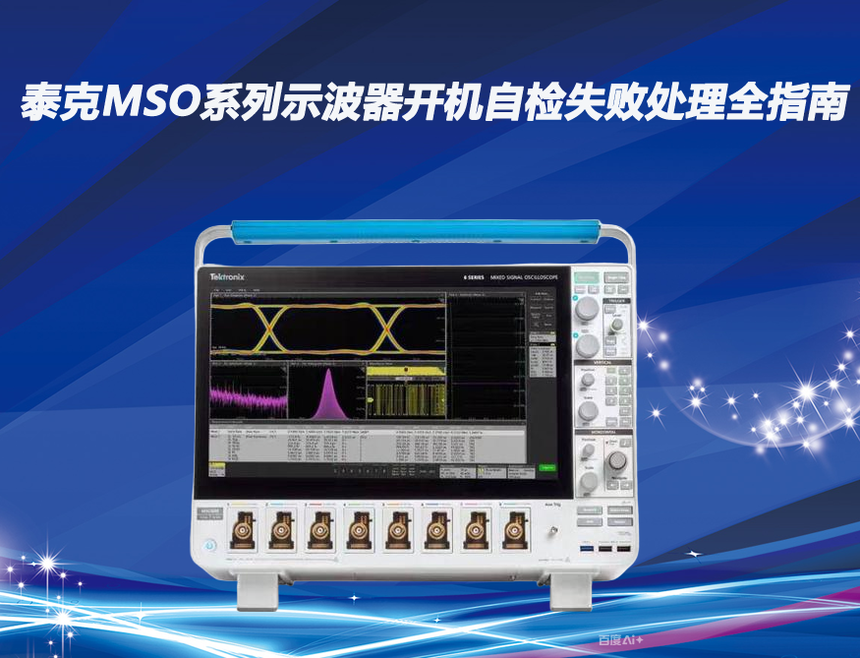

泰克Tektronix MSO系列示波器開機自檢不成功處理指南泰克Tektronix MSO系列示波器作為電子測試領域的核心設備,其開機自檢失敗是用戶常遇到的故障類型。本文結合官方技術文檔及專業示波器維修案例,系統梳理故障成因與解決方案,助力工程師快速定位問題并恢復設備性能。
一、常見故障類型與成因分析 1. 電源系統異常 表現癥狀:屏幕無顯示、指示燈不亮或風扇異常噪音。 成因:電源插頭松動、電源線老化、電源適配器故障、內部電源板損壞。如泰克DPO71604型號曾因電源模塊多處器件燒毀導致無法開機。 處理建議:首先檢查電源連接狀態,嘗試更換電源線或適配器;若電源指示燈亮但無顯示,需檢測主板供電是否正常,必要時聯系專業維修。 2. 硬件連接故障 輸入通道問題:BNC接頭與主板斷開、通道阻抗不匹配。例如MSO3012系列曾因輸入BNC連接頭虛焊導致信號無法傳入。 顯示系統故障:排線接觸不良、顯示屏損壞。常見表現為花屏、黑屏或顯示數字跳動,需重新固定排線或更換顯示模塊。 控制電路問題:旋鈕/按鍵接觸不良、控制板故障。可通過清潔觸點或更換控制板解決。 3. 主板與采集系統故障 自檢報錯類型:CH1/CH2采集板故障、觸發電路異常、ADC模塊損壞。如DPO71604自檢報錯342(采集板故障)和411(觸發電路故障),需重點檢測采集板外圍電路元件。 成因:超電壓輸入導致模擬電路燒毀、芯片級損壞、固件版本過舊。泰克官方強調,超過容許輸入電壓會直接損壞主板模擬輸入部分。 4. 軟件與系統問題 軟件版本過舊存在BUG、驅動程序不兼容、固件更新失敗。建議定期檢查并升級至特別新軟件版本,如通過泰克官網下載官方固件更新。
二、系統化處理流程 步驟1:基礎自檢 檢查電源插頭、插座及電源線完整性,確保供電穩定。 重啟設備,觀察開機自檢程序是否完成。若仍失敗,進入深度檢測。 步驟2:硬件檢測 通道檢測:使用標準信號源測試各通道響應,排查BNC接頭、探頭及線路連接問題。 顯示系統:檢查排線連接狀態,調整亮度和對比度設置,排除顯示模塊故障。 控制面板:清潔旋鈕/按鍵觸點,檢測控制板電路連通性。 步驟3:專業診斷與維修 主板級維修:針對自檢報錯代碼,使用專業測試設備定位故障元件。例如DPO71604需檢測采集板電容、電阻及觸發電路。 固件修復:通過官方工具重新刷寫固件,修復軟件兼容性問題。 校準與測試:修復后執行自校準程序,驗證各通道指標是否符合規格,如采樣率、時基精度等。 步驟4:預防性維護 定期清潔設備內部灰塵,避免散熱不良導致元件老化。 規范操作流程,避免超電壓輸入、誤觸按鍵等人為故障。 存儲環境需干燥通風,遠離強磁場及腐蝕性物質。
三、典型案例參考 案例1:MSO3012無法開機——經檢測發現電源模塊多處器件燒毀,更換損壞元件并重新校準后恢復正常。 案例2:DPO71604自檢報錯——通過專業儀器定位采集板故障點,修復焊接點并更新固件后通過自校準。 案例3:MSO44開機黑屏——排查發現主板數據處理異常,更換壞件后測試指標全部通過。
四、專業支持與資源 第三方維修服務商(如武漢康芯源技術有限公司)提供專業維修服務,具備芯片級維修能力,可處理包括Tektronix、KEYSIGHT、R&S等品牌設備的復雜故障。用戶可通過官網查詢維修中心信息或聯系技術支持獲取幫助。
結語 泰克MSO系列示波器的開機自檢失敗需結合系統化排查與專業維修。遵循規范操作、定期維護及及時升級軟件,可顯著降低故障發生率,保障測試工作的連續性與準確性。如遇復雜問題,建議尋求原廠或?qū)I(yè)維修機構支持,避免非專業操作導致二次損壞。 |
